用“芯”开启LED显示新时代(下)

2024-04-19

之前提到小间距LED屏发展面临的IC集成化、高性能以及节能等挑战,感兴趣的朋友可以在上篇回顾。本篇将以淳中一体化方案为核心,详解介绍为何“一颗芯片”足以颠覆整个行业传统,这颗极具变革意义的芯片如何引爆行业认知。从此,LED显示新时代乘风而来。


淳中科技一体化方案

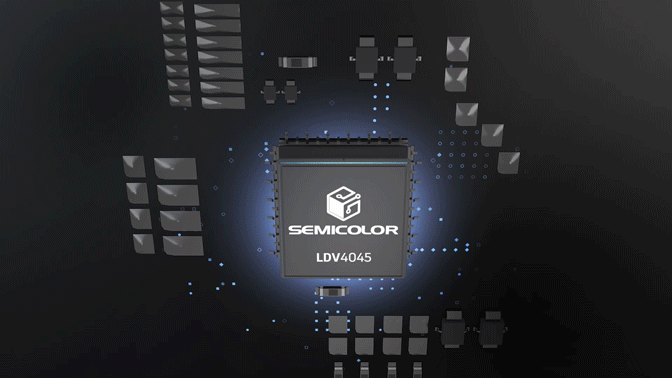

淳中科技全球首发强势推出“Coollights 寒烁”LED “ALL IN ONE“一体化芯片——行扫+恒流源+逻辑三合一驱动芯片,通过高集成一体化芯片提质增效,为行业带来LED显示的颠覆性创新芯片解决方案。下面就为大家详细介绍淳中一体化方案的具体优势。


像液晶电视一样即插即用


l  芯片采用LVDS高速级联方案,接口环通,可多芯片级联、多单元板级联,精简布线,完美避开复杂布线的雷区,简单的信号链路大大提升了稳定性和可靠性。

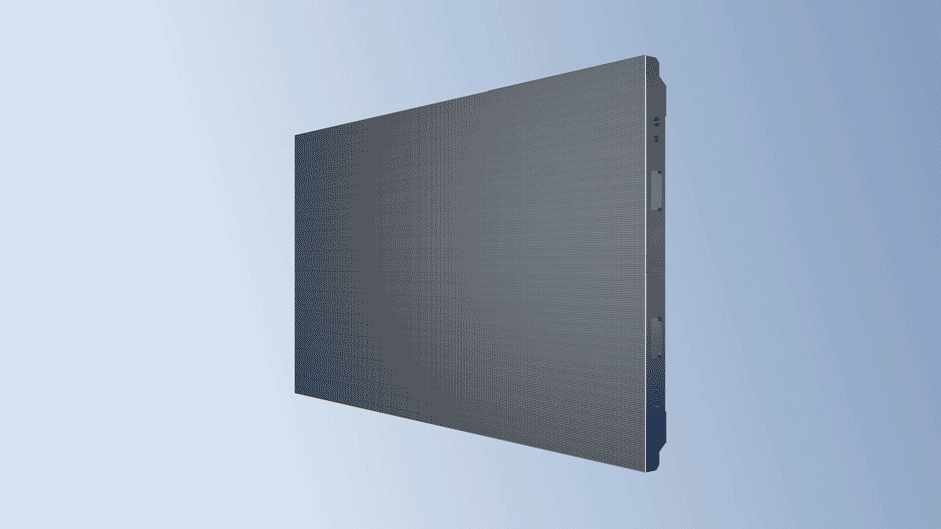

l  一体化架构清晰简洁,有效降低PCB设计和制造成本。箱体之间,仅需简单级联即可,无其他复杂信号,大大降低了安装拆卸难度,那些成百上千根让人眼花缭乱又数不清的网线,再也不会成为技术实施人员需要面对的痛苦场景。



从此告别发送/接收卡


l  与传统的LED显示控制系统相比,淳中科技一体化芯片“一”颗芯片,解决“多个”传统现实问题,仅需一颗芯片即可完成传统驱动的恒流驱动IC、行驱动IC、及接收卡逻辑控制功能。无论是外置发送卡,还是外挂接收卡,从此可以退出历史舞台。

l  单颗芯片驱动能力更强,单板芯片用量更少,内置帧存、Gamma 表、逐点校正RAM,很好地避免了点间距缩小导致的单位面积内LED芯片数量增多以及行管列管密度增加的问题,大大促使LED产品设计方案更加简单

l  一体化芯片不仅能够支撑更高的性能——单颗芯片驱动40x45像素的共阴极RGB LED阵列,还保持了更轻巧迷你的形态——芯片尺寸仅 9.15mmx9.15mm,轻松应对 0.5mm 间距的 LED屏。



小间距LED节能环保不是梦


l  芯片采用共阴驱动方案,精准分配电压,可以节省因富余电压带来的热损失。RGB三色LED电源独立供电,可通过I2C调整LED 电源电压,进一步降低功耗。同时,恒流源最低压降降至100mV,大大减少了恒流源上的功耗;

l  内置45路40mΩ超低阻抗行扫描,进一步降低行扫描功耗;

l  通过多个维度的功耗控制,大幅降低小间距 LED 显示屏的高功耗,检测在实际应用中,P0.9 1000nit 单箱体功率仅36W,1500nit 单箱体功率仅48W。



高性能支撑原生画质

l  采用独特数模混合技术,仅用100MHz时钟,即可实现60Hz x 64(S-PWM) 刷新率下的21-bit灰度控制;

l  支持全灰阶校正,可以在不同的灰阶,分别对 LED 显示屏进行校正,再通过内部的自适应校正处理算法,为每一级灰阶的专属校正系数,从而保证 LED 显示屏在任一灰阶的均匀性,为显示屏提供了更加精细的灰度表现。



“零”延时 更流畅

l  发送卡的视频数据实时转发,不需要帧缓存,LED显示真正做到“零”延时;

l  视频数据直接写入扫描缓存区,没有接收卡的处理转换。



本次淳中科技推出的Coollights 寒烁”LED一体化芯片,着眼于LED显示业态蓬勃发展的时代背景,落脚于行业痛点并付诸实际行动,以领先科技冲破屏障、颠覆传统,科技创芯引领行业新秩序。

淳中科技将始终积极响应国家科技战略,坚持自主研发道路,不断加大投入显示控制系统核心部件芯片的研发力度,以打造安全可靠的产品和解决方案为使命,为行业的健康可持续发展贡献自己的一份力量。
