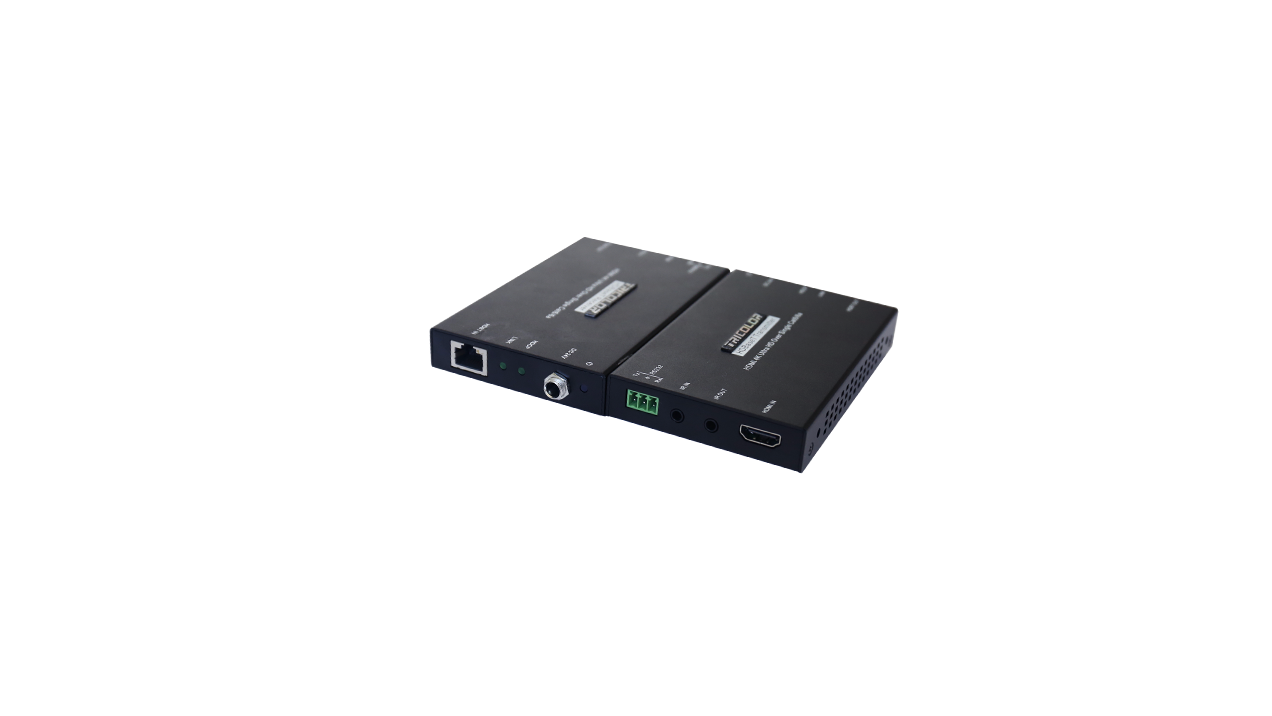

HDBT 系列传输器是一组发射器和接收器,它为延长数字信号提供了一种经济有效的方式。它支持分辨率高达 4K@60Hz 的视频信号, 包括1080P/60深色和3D视频。应用HDBaseT技术,对数字信 号进行可靠的传输,并支持高达12位的色深、CEC直通和内嵌的 高清无损音频格式。此外,它可在信号源与显示设备之间保持持 续的EDID和HDCP的DDC通信,确保了设备间的兼容性和 稳定的信号传输。为了增加安装的灵活性,HDBT系列传输器发射器和接收器均为便携式设计,产品可以隐蔽安装在办公桌底部或 者狭小的显示器后面。通过屏蔽双绞线电缆,HDBT 系列传输器可 由发射器或接收器一端连接电源,对另一端进行远程供电。

特点描述


* 支持HDBaseTLite技术
* 支持支持480P到4K@60Hz,且支持3D视频
* 支持各通道可自定义输出分辨率
* 支持输入通道EDID更新配置
* 支持断电设备自动保护
* 支持双向IR和RS232控制功能
* 支持POC双向供电,发射器和接收器只需要一端连接电源

参数 / 型号

HDMI-104

HDMI-102

DVI-103

DVI-150

视频接口

HDMI

HDMI

DVI

DVI

输入接口

1

1

1

1+1(HDMI 环出)

输出接口

1 HDMI

1 HDMI

1 DVI

1 DVI

2K @ 60Hz

YES

YES

YES

YES

4K @ 30Hz

YES

-

YES

-

4K @ 60Hz

YES

YES

-

-

独立音频

-

-

-

-

RS232

-

YES

-

YES

IR

YES

YES

-

YES

传输距离

70M

100M

70M

150M

配合我司HDBaset板卡

YES

YES

YES

-

分辨率范围

最高数据速率

10.2Gbps( 每色 3.4Gbps)

接口协议

HDMI1.4

颜色位深

2560x1600@60Hz 或 4K@60Hz,并向下兼容

HDCP

支持

电缆要求

实心导线 24AWG 或更佳

支持音频格式

PCM 2CH, LPCM 5.1, LPCM   7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master   Audio, Dolby Atmos

支持比特率

24-bit

HDBaseT Lite 技术

支持

EDID 更新

支持

3D 视频

支持

控制

网络 / 红外 / 串口

使用环境

0°C至 50°C

尺寸

120x76x18(mm)

功耗

10W

供电

外置 24V 0.75A
